項目展示丨九龍倉蘇州黃橋25號地塊項目BIM技術應用
BIM地庫漫步視頻鏈接地址：https://v.qq.com/x/page/y0864aesd43.html
BIM技術
BIM技術（Building Information Modeling），即建筑信息模型技術，是一種應用于工程設計、建造、管理的數據化工具，通過對建筑的數據、信息化模型整合，在項目策劃、運行和維護的全生命周期過程中進行共享和傳遞，使工程技術人員對各種建筑信息作出正確理解和高效應對，為設計團隊以及包括建筑、運營單位在內的各方建設主體提供協同工作的基礎，在提高生產效率、節約成本和縮短工期方面發揮重要作用。
BIM是建筑領域新的技術手段，目前已經在全球范圍內得到業界的廣泛認可，它可以幫助實現建筑信息的集成，從建筑的設計、施工、運行直至建筑全壽命周期的終結，設計團隊、施工單位、設施運營部門和業主等各方人員可以基于BIM進行協同工作，有效提高工作效率、節省資源、降低成本，以實現可持續發展。中國目前正在大力倡導BIM技術在建筑全生命周期中的應用，鼓勵把BIM技術融入建筑總承包（EPC）模式中，通過采用BIM技術促進裝配式（PC）建筑的發展。
中衡設計集團智慧建造技術研究中心（BIM團隊）成立于2012年，致力于BIM技術的研發與應用，涉及的建筑類別涵蓋住宅、商業、辦公、醫療、學校、工業等，目前BIM技術應用總建筑面積超過350萬平方米，積累了豐富項目技術應用經驗，并榮獲多個國家級、省級獎項。
▲中衡設計BIM業務合作伙伴
01為什么要用BIM技術？
傳統二維設計存在缺陷
各專業之間溝通不充分，存在設計錯漏碰缺的問題；
施工圖設計階段，機電專業本身缺乏系統性的管線綜合，專業圖紙、系統圖紙分開出，讀圖較為麻煩；
機電專業很多問題需要現場解決，通常要到施工安裝完成，業主才知道裝出來的最終形態。
BIM技術的優勢
協調性：銜接施工圖設計與施工建造兩個階段，對施工圖進行完善與補充。通過BIM技術應用，完成“設計圖紙的最后1公里”；
可視性：三維可視化的表達方式，易于各方理解設計意圖，有助于進行溝通與交流；
模擬性：模擬建筑內部建造完成后的空間觀感，提高業主前期方案決策質量。
02項目實例-九龍倉蘇州黃橋25號地塊
該項目位于蘇州相城區三角嘴杜鵑濕地公園北側，距相城區中心6.4km，交通便利。用地面積67272㎡，總建筑面積167751㎡，其中地上建筑面積為107608㎡，建筑類別有住宅（高層、洋房、聯排別墅）、幼兒園及配套公建。地下建筑面積為60142㎡。容積率1.6，建筑密度26.4%，綠化率37.01%。BIM技術應用范圍：地下車庫、室外場地、精裝套型及相關公共區域，總建筑面積約為105000㎡。
▲效果圖-鳥瞰
▲周邊現場圖
▲效果圖-中心庭院
▲效果圖-主入口
03BIM技術應用模式

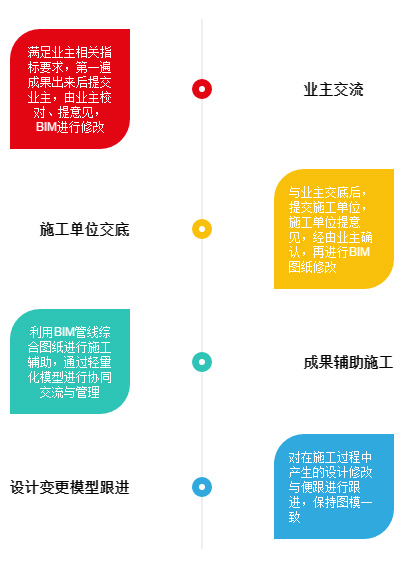

在該項目中，采用“BIM設計”+“BIM管理”雙管齊下。BIM設計由設計院負責，BIM設計成果的應用管理由業主牽頭負責。各分包商落實BIM設計成果，通過BIM設計成果嚴格把控施工質量。

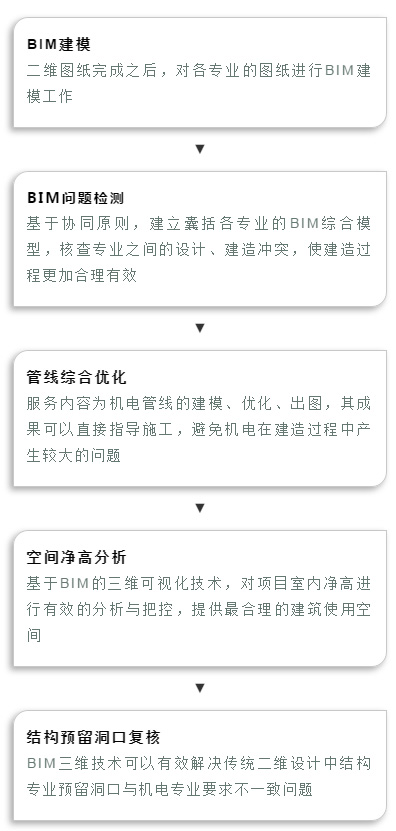

BIM設計
BIM管理
04BIM成果

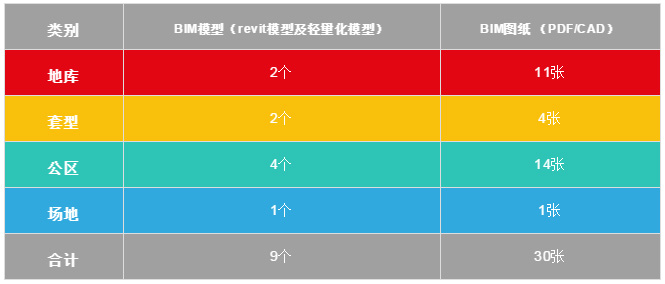

成果匯總

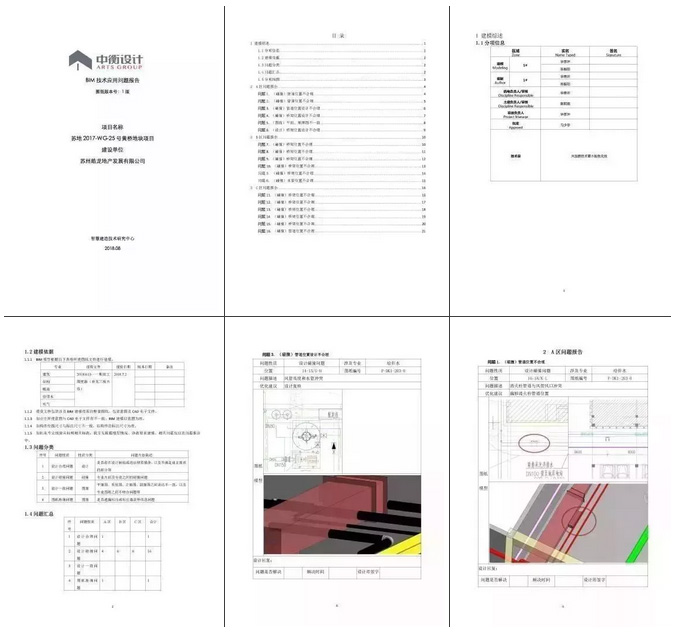

碰撞檢查報告
對項目中存在的錯漏碰缺問題進行核查，及時反饋設計，在施工之前進行修改與優化，避免在施工過程中的返工，有利于節省成本，縮短工期。建模過程，實際上是一個虛擬建造的過程，設計三維可視化后，相關問題可以輕易的暴露出來，減少施工圖中的設計盲點，溝通變得更加透明化。
地下車庫
主要進行了碰撞檢查、機電管線綜合、配色方案比選，漫游等應用設計。
▲地下車庫配色方案一
▲地下車庫配色方案二

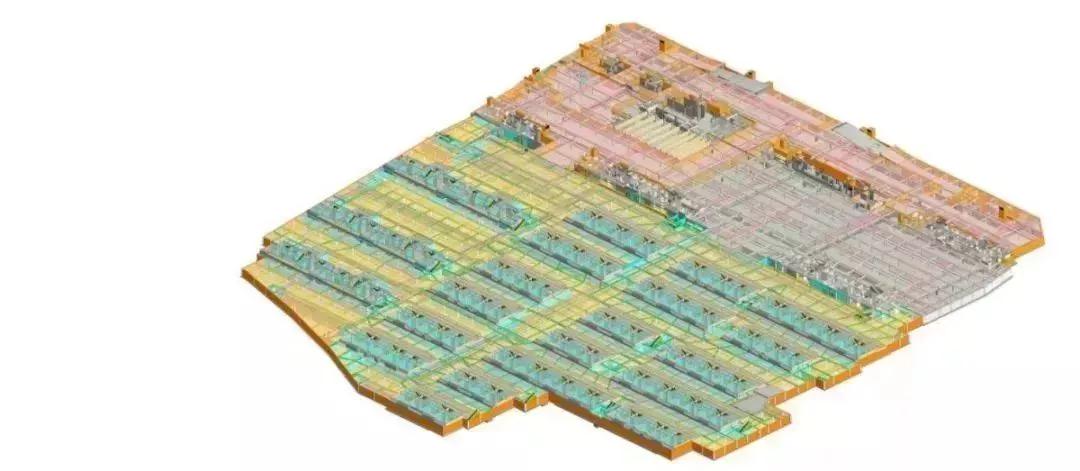

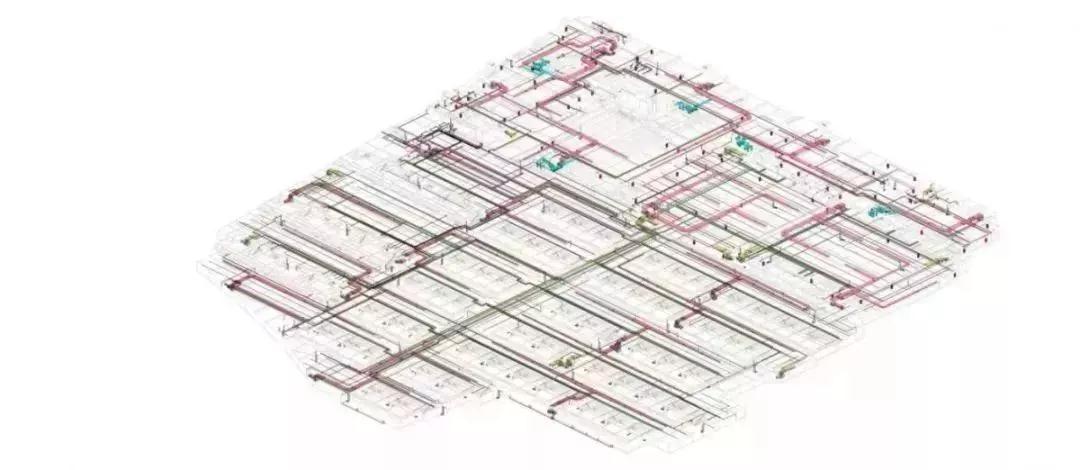

▲地下車庫BIM模型整體

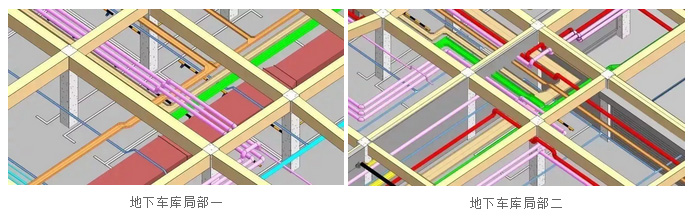

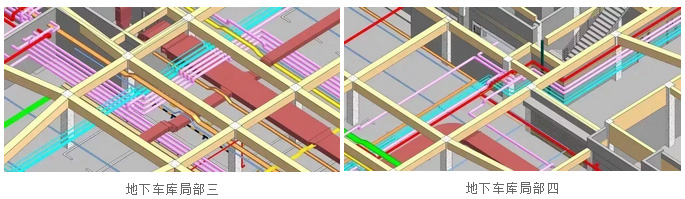

▲地下車庫BIM模型-機電
套內精裝

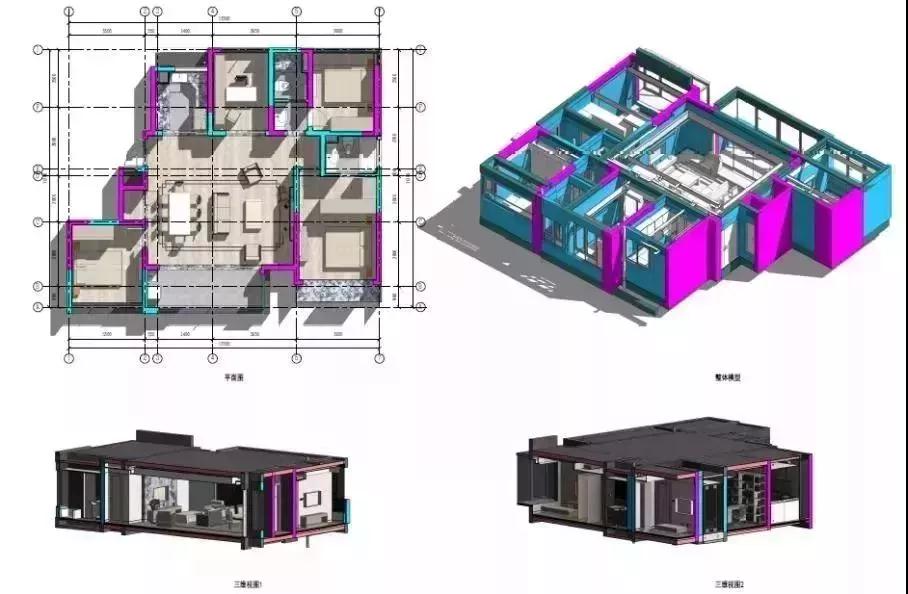

主要進行了預留套管、吊頂凈高控制、設備選型、機電管線綜合等應用。

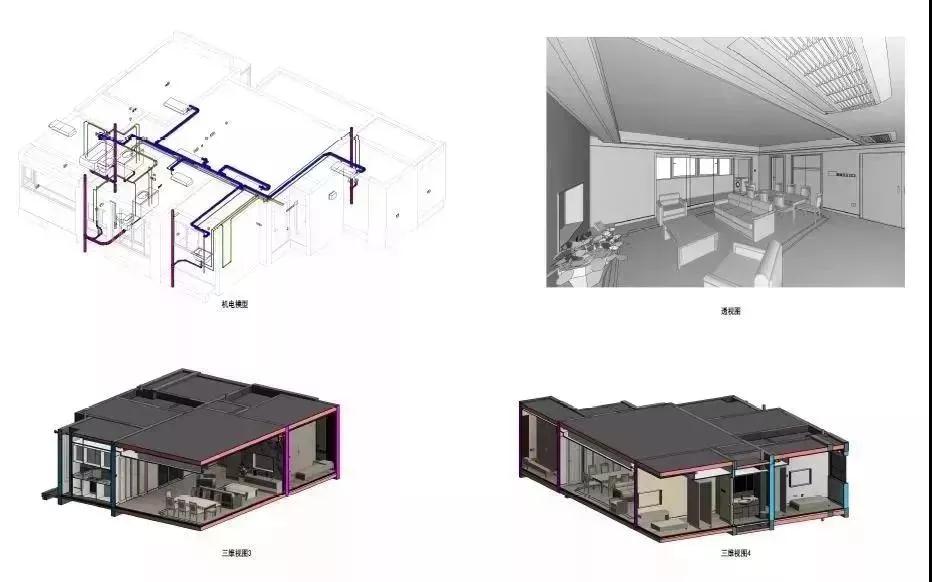

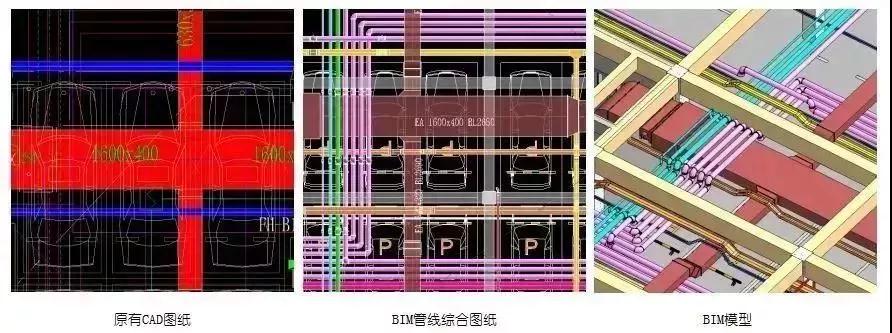

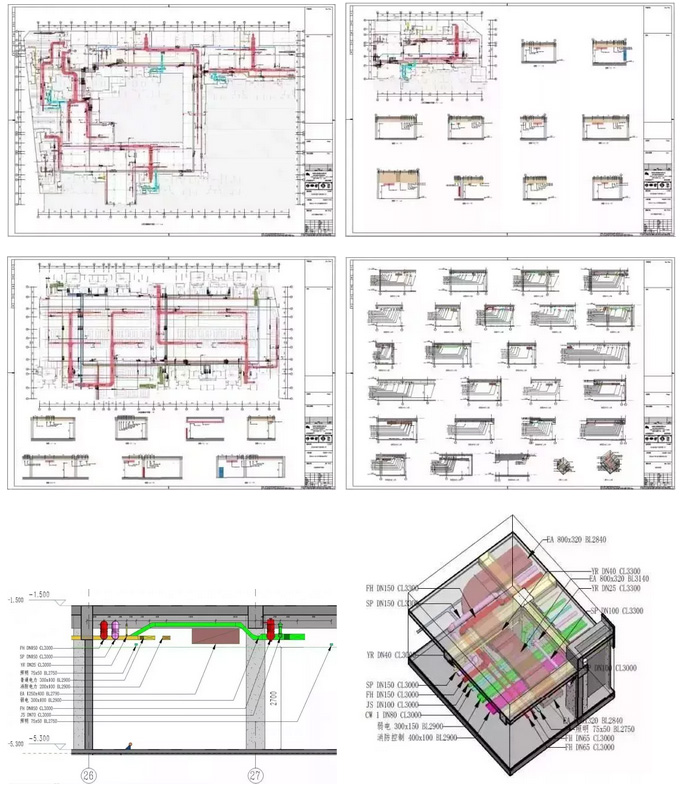

管線綜合圖紙
通過BIM技術，可以對機電專業進行精細化設計，改變傳統二維設計的粗放模式，做到每一根管子都精確定位， 通過施工交底進行施工預判，減少施工過程中的不同分包的施工糾紛。
05BIM技術展望
BIM技術作為建筑行業的二次技術革命，國內目前在項目的設計，建造、運維上都有不同程度的應用。隨著BIM軟件、5G通信、物聯網、云等相關技術的發展，必然會(huì )拓展BIM技術在建筑領域應用的深度及廣度。同時能有效協同設計系統、項目管理系統和通信聯系三個系統的BIM技術，其進一步發展也會(huì )改變原有的工程管理模式，促進項目管理模式的轉型升級，進而帶來顯著的經濟和社會(huì )效益。
